选购螺旋FU拉链机源头厂家来图定制认准山东省德州市衡泰重工机械制造(德州市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:刘工-【18762195566】,供应服务范围覆盖。

螺旋FU拉链机源头厂家来图定制的详细视频已经上传，通过视频，您可以更深入地了解产品的功能和特点。

以下是:山东德州螺旋FU拉链机源头厂家来图定制的图文介绍

螺旋FU拉链机源头厂家来图定制

WLS系列螺旋输送机主要技术参数：

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

WLS系列螺旋输送机外型尺寸:

型号	W	A	B	C	D	N	Q	Y	L	K	R	S	P	O	H	V	J	T	G	L
WLS100	2500	100	180	146	10	4	180	190	90	112	180	112	60	178	120	160	14	163	1500 2000 2500	3500- 40000
WLS160	2500	160	240	206	10	4	200	190	112	150	200	150	60	270	120	160	14	190
WLS200	3000	200	300	256	14	8	225	190	112	180	225	180	60	308	160	200	14	212
WLS250	3000	250	350	306	14	8	250	190	140	224	250	224	60	336	200	250	18	240		40000- 80000
WLS315	3000	315	425	370	14	8	330	190	214	280	390	250	60	443	300	350	20	340
WLS400	3000	400	500	456	14	8	3580	190	224	355	390	280	60	533	320	400	24	384
WLS500	3000	500	600	556	14	8	400	190	280	400	400	340	80	662	400	500	24	440	2000 2500 3500	5500- 80000
WLS630	3000	630	730	686	14	8	450	190	355	500	450	420	80	763	500	630	24	555
WLS800	3000	800	920	868	18	16	550	340	450	630	550	520	80	970	632	800	30	650
WLS1000	3000	1000	1120	1068	18	16	650	360	560	710	650	630	80	1190	710	1000	30	760		6000-60000
WLS1250	3000	1250	1370	1318	18	16	800	380	710	800	800	760	80	1440	800	1250	30	910		6000-60000

螺旋FU拉链机源头厂家来图定制

主要生产的产品有：【布袋除尘器】。承接全国各地区【布袋除尘器】，资质齐全，全国包验！衡泰重工机械制造(德州市分公司)厂家始建于2017年，至今已有将近多年【布袋除尘器】经验，诚实做人，诚信共事，合作共赢！

螺旋FU拉链机源头厂家来图定制

螺旋直径mm

100

160

200

250

315

400

500

630

800

1000

1250

螺距mm

100

160

200

250

315

355

400

450

500

560

630

转速r/min

输送量m3/h

140

2.2

112

100

145

208

300

388

转速r/min

输送量m3/h

112

1.7

116

165

230

320

转速r/min

输送量m3/h

1.4

130

180

260

转速r/min

输送量m3/h

1.1

110

150

200

注：1、n-转速r/min(偏差允许在10%范围内)

2、Q-输送量m3/h（本输送量是在充值系数ω=0.35是计算出的）

螺旋输送机(GL型)不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。
螺旋输送机(GL型)直径从200毫米到500毫米，共有五种规格，长度从4米到70米，每隔0.5米一档，选型时符合标准公称长度，特殊需要可在选配节中另行提出。

螺旋FU拉链机源头厂家来图定制

单列圆锥滚子轴承3000型,此种轴承能够限制轴或外壳一个方向的轴向位移。承受一个方向的轴向载荷。在径向载荷作用下会产生附加轴向力,因此,一般在轴的两个支承中,轴承的外圈和内圈的同名端面相对安装。如单独使用,其外加轴向力必须大于附加轴向力。

垂直式螺旋输送机上部两单列圆锥滚子轴承在安装时,要注意,内圈在上面安装垂直小锥面向上,在下面安装垂直小锥面向下,两单列锥滚子轴承相对安装,这样就可以支承住实体螺旋面不向下位移,保证生产的正常运转

垂直螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送垂直螺旋输送机物料的不同有实体面型、带式面型、叶片面型等型式。

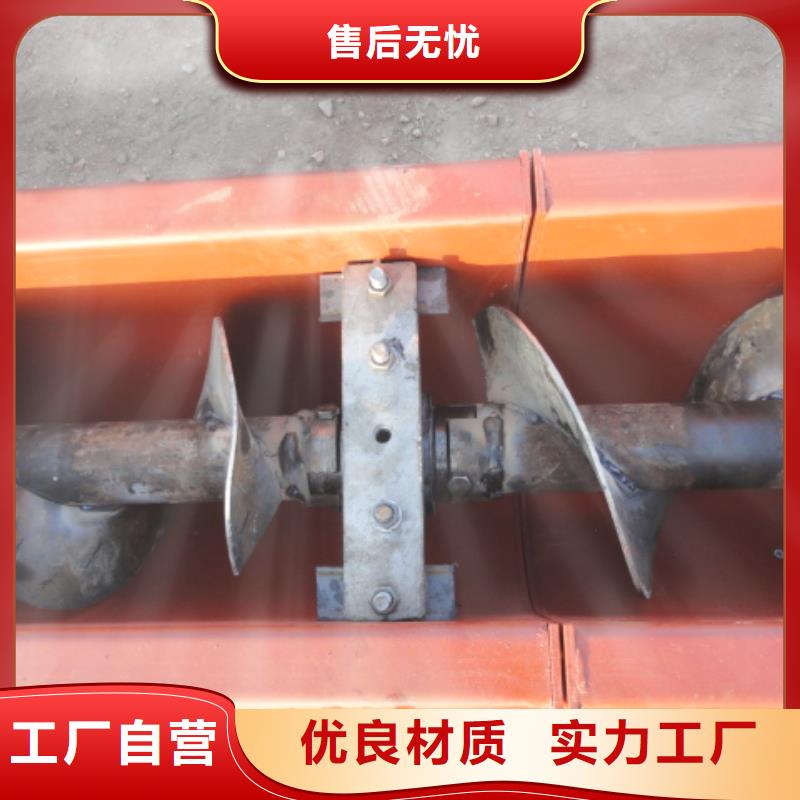

垂直螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。
